Descripción

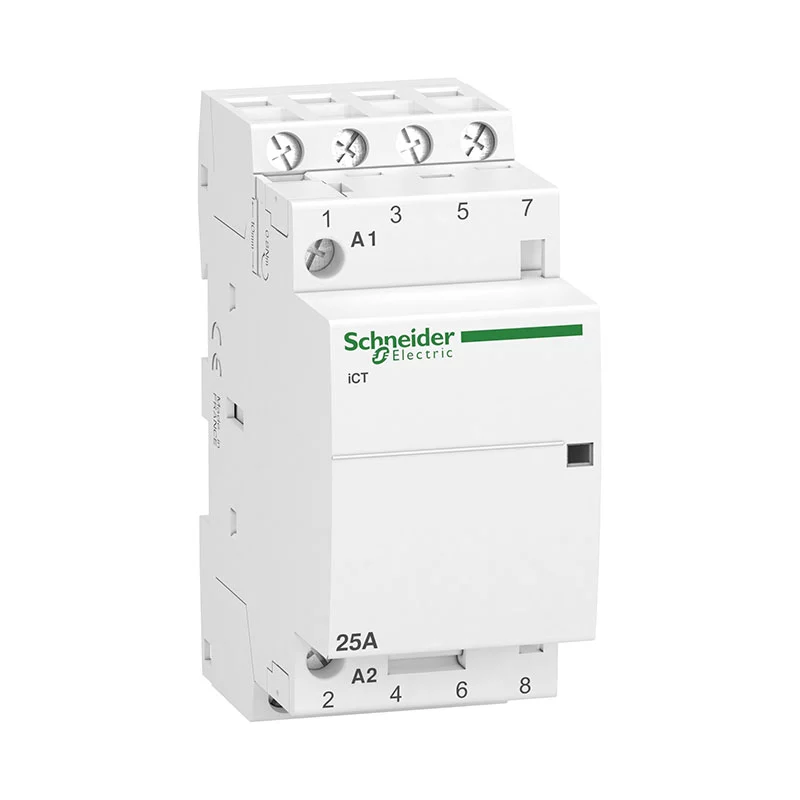

DESCRIPCIÓN CONTACTOR MODULAR ICT 25A 4NA 230/240Vca A9C20834 SCHNEIDER.
Contactor modular ICT 25A 4NA 230/240ca, Schneirder.
| range of product |
Acti 9
|
|---|---|
| Nombre del producto |
Acti 9 iCT
|
| Tipo de producto o componente |
Conector
|
| Nombre corto del dispositivo |
ICT
|
| Aplicación del dispositivo |
Motor-heating-lighting
|
| Poles |
4P
|
| [Ie] Corriente nominal de empleo |
25 A AC-7A
8,5 A AC-7B |
| composición de los polos de contacto |
4 NA
|
| Tipo de red |
CA
|
| Tipo de control |
Mando a distancia
|
| [Uc] tensión de circuito de control |
230…240 V CA 50 Hz
|
| Frecuencia de red |
50 Hz
|
|---|---|
| [Ue] Tensión nominal de empleo |
400 V CA 50 Hz
|
| potencia máxima |
1,6 W en 400 V CA
|
| [Ui] Tensión nominal de aislamiento |
500 V CA 50/60 Hz
|
| [Uimp] Resistencia a picos de tensión |
4 kV
|
| tipo de señal de control |
Mantenido
|
| frecuencia de conmutación |
100 maniobras de conmutación/día
|
| Señalizaciones en local |
Indicador de acción
|
| consumo de mantenimiento en VA |
4,6 VA
|
| Potencia de pico en va |
34 VA
|
| Tipo de montaje |
Ajustable en clip
|
| Soporte de montaje |
Carril DIN simétrico de 35 mm
|
| pasos de 9 mm | 4 |
| Altura |
81 mm
|
| Anchura |
36 mm
|
| Profundidad |
60 mm
|
| Color |
Blanco
|
| Durabilidad mecánica |
1000000 ciclos
|
| Durabilidad eléctrica | 100000 ciclos IEC/EN 61095 25 A 50 Hz AC-7A 30000 ciclos IEC/EN 61095 8,5 A 50 Hz AC-7B 30000 ciclos IEC/EN 61095 50 Hz AC-7C 100000 ciclos EN/IEC 60947-4-1 50 Hz AC-1 30000 ciclos EN/IEC 60947-4-1 50 Hz AC-3 30000 ciclos EN/IEC 60947-4-1 50 Hz AC-5A 30000 ciclos EN/IEC 60947-4-1 50 Hz AC-5B |
| Conexiones – terminales |
Circuito de control, estado 1 terminales de tipo túnel2 cable(s) 1,5 mm² rígido
Circuito de alimentación, estado 1 terminales de tipo túnel1 cable(s) 1…4 mm² Flexible Circuito de alimentación, estado 1 terminales de tipo túnel1 cable(s) 1,5…6 mm² rígido Circuito de control, estado 1 terminales de tipo túnel1 cable(s) 1,5…2,5 mm² rígido Circuito de control, estado 1 terminales de tipo túnel2 cable(s) 1,5…2,5 mm² Flexible |
| par de apriete |
Circuito de control, estado 1 0,8 N.m
Circuito de alimentación, estado 1 0,8 N.m |
| Compatibilidad del producto | IATEt IACTs IACTc IACTp |
| Código de compatibilidad |
ICT
|
| segmento de mercado |
Residencial
Pequeños comercios |
| Normas |
IEC/EN 61095
|
|---|---|
| nivel de ruido |
30 dB
|
| disipación de calor | 1,6 W en 50/60 Hz |
| Grado de protección IP |
IP20
|
| Grado de contaminación |
2
|
| tropicalización | 2 acorde a EN 60947-4-1 2 acorde a EN 61095 2 acorde a IEC 1095 |
| humedad relativa |
95 % en 55 °C
|
| Altitud máxima de funcionamiento |
2000 m
|
| Temperatura ambiente de funcionamiento |
-5…60 °C
|
| Temperatura ambiente de almacenamiento |
-40…70 °C
|
| Estado de oferta sostenible |
Producto Green Premium
|
|---|---|
| Reglamento REACh |
Declaración de REACh
|
| Directiva RoHS UE |
Conforme
Declaración RoHS UE |
| Sin mercurio |
Sí
|
| Información sobre exenciones de RoHS |
Sí
|
| Normativa de RoHS China |
Declaración RoHS China
Producto fuera del ámbito de RoHS China. Declaración informativa de sustancias |
| Comunicación ambiental |
Perfil ambiental del producto
|
| RAEE |
En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.
|
Marca: Schneider.
Si necesitas Contactores visita nuestra sección de Reles, Temporizadores y Contactores.
