Descripción

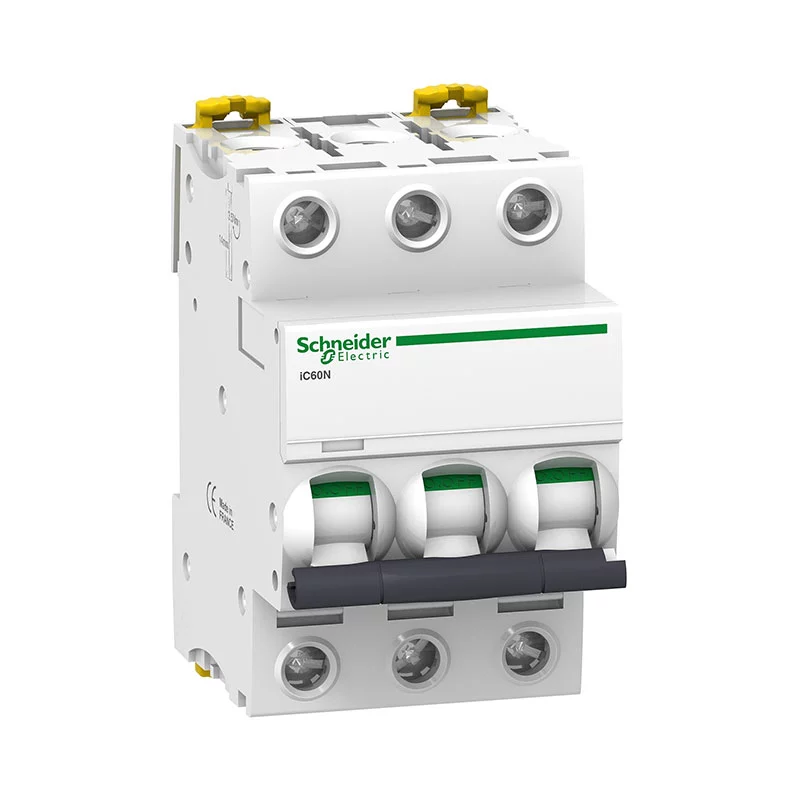

DESCRIPCIÓN INTERRUPTOR AUTOMÁTICO MAGNETOTERMICO iC60N 3P 50A CURVA C A9F79350 SCHNEIDER.
Interruptor Automático Magnetotermico iC60N 3 Polo 40A Curva C Schneirder.
| Aplicación del dispositivo |
Distribución
|
|---|---|
| Gama |
Acti 9
|
| Nombre del producto |
Acti 9 iC60
|
| Tipo de producto o componente |
Interruptor automático en miniatura
|
| Nombre corto del dispositivo |
IC60N
|
| Número de polos |
3P
|
| número de polos protegidos | 3 |
| [In] Corriente nominal |
50 A
|
| Tipo de red |
CC
CA |
| tecnología de unidad de disparo |
Térmico-magnético
|
| código de curva |
C
|
| capacidad de corte | 6000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1 36 kA Icu en 12…60 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en 380…415 V CA 50/60 Hz acorde a EN/IEC 60947-2 20 kA Icu en 220…240 V CA 50/60 Hz acorde a EN/IEC 60947-2 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2 36 kA Icu en 100…133 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en <= 180 V CC acorde a EN/IEC 60947-2 |
| Categoría de empleo | Categoría A acorde a EN 60947-2 Categoría A acorde a IEC 60947-2 |
| poder de seccionamiento |
Sí acorde a EN 60898-1
Sí acorde a EN 60947-2 Sí acorde a IEC 60898-1 Sí acorde a IEC 60947-2 |
| Normas | IEC 60898-1 IEC 60947-2 EN 60898-1 EN 60947-2 |
| Frecuencia de red |
50/60 Hz
|
|---|---|
| límite de enlace magnético |
8 x In +/- 20%
|
| [Ics] poder de corte en servicio | 15 kA 75 % acorde a EN 60947-2 – 220…240 V CA 50/60 Hz 7,5 kA 75 % acorde a EN 60947-2 – 380…415 V CA 50/60 Hz 4,5 kA 75 % acorde a EN 60947-2 – 440 V CA 50/60 Hz 15 kA 75 % acorde a IEC 60947-2 – 220…240 V CA 50/60 Hz 7,5 kA 75 % acorde a IEC 60947-2 – 380…415 V CA 50/60 Hz 4,5 kA 75 % acorde a IEC 60947-2 – 440 V CA 50/60 Hz 27 kA 75 % acorde a IEC 60947-2 – 12…133 V CA 50/60 Hz 27 kA 75 % acorde a EN 60947-2 – 12…133 V CA 50/60 Hz 6000 A 100 % acorde a EN 60898-1 – 400 V CA 50/60 Hz 6000 A 100 % acorde a IEC 60898-1 – 400 V CA 50/60 Hz 10 kA 100 % acorde a IEC 60947-2 – 72…125 V CC 10 kA 100 % acorde a EN 60947-2 – 72…125 V CC |
| [Ui] Tensión nominal de aislamiento |
500 V CA 50/60 Hz acorde a EN 60947-2
500 V CA 50/60 Hz acorde a IEC 60947-2 |
| [Uimp] Resistencia a picos de tensión |
6 kV acorde a EN 60947-2
6 kV acorde a IEC 60947-2 |
| indicador de posición del contacto |
Sí
|
| Tipo de control |
Maneta
|
| Señalizaciones en local |
Indicador de disparo
|
| Tipo de montaje |
Fijo
|
| Soporte de montaje |
Carril DIN
|
| compatibilidad de bloque de distribución y embarrado tipo peine |
Arriba o abajo, estado 1 SÍ
|
| pasos de 9 mm | 6 |
| Altura |
85 mm
|
| Anchura |
54 mm
|
| Profundidad |
78,5 mm
|
| Peso del producto |
0,375 kg
|
| Color |
Blanco
|
| Durabilidad mecánica |
20000 ciclos
|
| Durabilidad eléctrica |
10000 ciclos
|
| Conexiones – terminales |
Terminal simple – tipo de cable: arriba o abajo) 1…35 mm² rígido
Terminal simple – tipo de cable: arriba o abajo) 1…25 mm² Flexible |
| longitud de cable pelado para conectar bornas |
14 mm para arriba o abajo conexión
|
| par de apriete |
3,5 N.m arriba o abajo
|
| protección contra fugas a tierra | Bloque independiente |
| Grado de protección IP |
IP20 acorde a IEC 60529
IP20 acorde a EN 60529 |
|---|---|
| Grado de contaminación |
3 acorde a EN 60947-2
3 acorde a IEC 60947-2 |
| Categoría de sobretensión |
IV
|
| tropicalización |
2 acorde a IEC 60068-1
|
| humedad relativa |
95 % en 55 °C
|
| Altitud máxima de funcionamiento |
0…2000 m
|
| Temperatura ambiente de funcionamiento |
-35…70 °C
|
| Temperatura ambiente de almacenamiento |
-40…85 °C
|
| Peso del paquete 1 | 0,323 kg |
|---|---|
| Paquete 1 Altura | 0,750 dm |
| Paquete 1 ancho | 0,550 dm |
| Paquete 1 Longitud | 0,950 dm |
| Estado de oferta sostenible |
Producto Green Premium
|
|---|---|
| Reglamento REACh | Declaración de REACh |
| Conforme con REACh sin SVHC | Si |
| Directiva RoHS UE |
Conforme
Declaración RoHS UE |
| Sin metales pesados tóxicos |
Sí
|
| Sin mercurio |
Sí
|
| Información sobre exenciones de RoHS |
Sí
|
| Normativa de RoHS China |
Declaración RoHS China
Producto fuera del ámbito de RoHS China. Declaración informativa de sustancias |
| Comunicación ambiental |
Perfil ambiental del producto
|
| RAEE |
En el mercado de la Unión Europea, el producto debe desecharse de acuerdo con un sistema de recolección de residuos específico y nunca terminar en un contenedor de basura.
|
- Marca: Schneider.
Si necesitas automáticos visita nuestra sección de automáticos y diferenciales.
